一、不分区+不分桶

假设两张表分别为orders、users（后面直接简称为A、B表）。执行普通JOIN（无分区、无分桶）会发生什么？

1.1、表结构

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
-- 表结构和数据
CREATE TABLE orders (
    order_id BIGINT,
    user_id BIGINT,
    amount DECIMAL(10,2),
    order_time TIMESTAMP
);

CREATE TABLE users (
    user_id BIGINT,
    name STRING,
    city STRING
);

1.2、物理存储

HDFS路径：
/user/hive/warehouse/orders/
    ├── 000000_0  (100GB，杂乱存储)
    ├── 000000_1
    └── ...
/user/hive/warehouse/users/
    ├── 000000_0  (10GB，杂乱存储)
    └── ...

假设 orders 表 100GB，HDFS 默认 128MB 一个 block，那么会被切成约 800 个 block，随机分散在集群几十/几百台机器上：

机器1: orders的block_001, block_017, block_233 ...
机器2: orders的block_002, block_089, block_456 ...
机器3: orders的block_003, users的block_012 ...
...

HDFS 存储时不关心 user_id 的值，只按"写入顺序 + 128MB 切块"分散 👉 也就是说：同一个 user_id 对应的 A 表记录和 B 表记录，几乎一定不在同一台机器上。

1.3、Join 的本质要求：相同 key 必须"碰面"

SQL 的 ON o.user_id = u.user_id 本质是要做：

对于每一个 user_id 值，把 A 表里所有这个 user_id 的行 + B 表里所有这个 user_id 的行，放到同一个地方，然后两两配对。

举个例子，user_id=1001：

A 表（orders）里有 5 条订单
B 表（users）里有 1 条用户信息
Join 结果 = 5 × 1 = 5 行

要完成这个匹配，这 6 条记录必须出现在同一个进程的内存里，否则根本无法对比。

1.4、普通 Join 与 MapJoin：先看不分桶时的两条路

在“不分区 + 不分桶”的前提下，Hive 做 Join 通常有两条路线：

执行方式	适用场景	核心动作	是否需要 Join Shuffle
Common Join / Reduce Join	默认方案，两边都可能很大	Map 端输出 Join Key，Shuffle 后在 Reduce 端 Join	需要
MapJoin	一边是小表，能放进 Mapper 内存	小表广播到每个 Mapper，在 Map 端 Join	不需要 Join Shuffle

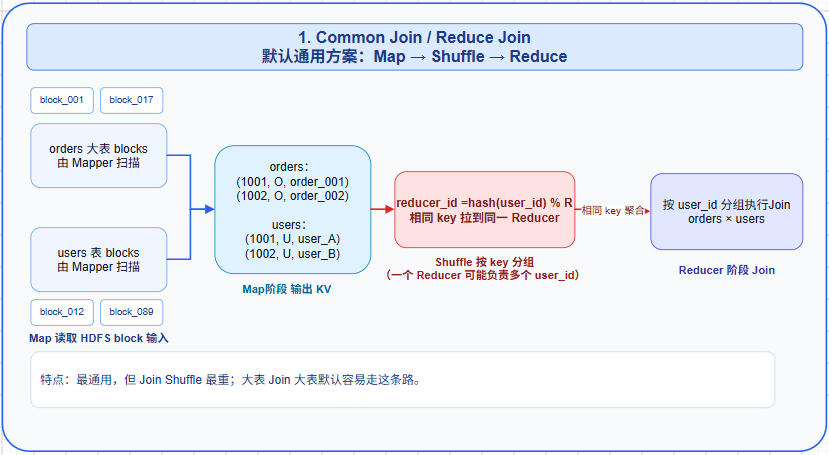

先看默认的 Common Join。查询语句如下：

1
2
3
SELECT o.*, u.name
FROM orders o
JOIN users u ON o.user_id = u.user_id;

1.4.1、Map（Common Join：只读数据，不在 Map 端 Join）

每个 Map 任务只能读取自己机器上的一个 block（数据本地性原则）：

1
2
3
4
5
6
7
8
Map任务1（在机器1上）：读 orders 的 block_001
  → 看到了 user_id = 1001, 2003, 1001, 5008 ...

Map任务2（在机器2上）：读 orders 的 block_002
  → 看到了 user_id = 1001, 3007, 8002 ...

Map任务800（在机器30上）：读 users 的 block_012
  → 看到了 user_id = 1001, 1002, 1003 ...

map 任务彼此之间是隔离的，无法通信。Map1 不知道 Map2 看到了什么，更不知道 users 表的 1001 在哪里。所以必须 Shuffle（重新洗牌），将相同user_id分发到同一个Reducer中。

Common Join 的 Map 阶段不会把小表加载进内存做 Join，而是把两张表都转成以 Join Key 为 key 的中间数据，并打上来源标记：

1
2
orders 记录：user_id=1001, order_id=8001  →  <1001, O|8001|99.0>
users  记录：user_id=1001, name=张三       →  <1001, U|张三|成都>

Map 阶段只是“准备好按 user_id 分组的数据”，真正的匹配发生在 Reduce 阶段。

1.4.2、Shuffle

Shuffle 的作用：按 join key 对所有数据重新分组,把相同 key 的数据搬运到同一个 Reducer。

1
2
3
4
5
6
Shuffle 规则： reducer_id = hash(user_id) % R

假设 R=3：
  user_id=1001 → hash%3=0 → 全部送到 Reducer0
  user_id=2003 → hash%3=1 → 全部送到 Reducer1
  user_id=5008 → hash%3=2 → 全部送到 Reducer2

无论 user_id=1001 原本在哪台机器、哪个 block、来自 A 表还是 B 表，Shuffle 后都会被搬到 Reducer0。

1.4.3、Reduce

1、收集：到了 Reducer0，它收到的所有具有相同 JOIN键的记录，如 user_id=1001 的记录长这样：

1
2
3
4
user_id=1001, order_id=8001, amount=99.0
user_id=1001, order_id=8002, amount=50.0
user_id=1001, order_id=8003, amount=120.0
user_id=1001, name="张三", city="成都"

2、分组：Reducer 在内存里把来自两表的记录按JOIN键分组
- A 组（orders）：3 条
- B 组（users）：1 条
3、JOIN：在组内进行笛卡尔积：3 × 1 = 3 条 Join 结果输出。

1.4.4、总结

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
Map阶段：
  - 启动M个Map任务读取orders表  ===> 输出键值对：<order_id,B记录>  <order_id,B记录> ...
  - 启动N个Map任务读取users表   ===> 输出键值对：<user_id,A记录>  <user_id,A记录> ...

Shuffle阶段： hash(user_id) 网络传输重新分组 ⭐⭐⭐⭐⭐ 性能瓶颈！
  - 所有记录按user_id哈希，发送到R个Reducer
  - 网络传输：100GB + 10GB = 110GB全部通过网络传输
  - 如果某个user_id有大量订单（大V用户），会发送到同一个Reducer

Reduce阶段：每个Reducer内做笛卡尔积
  - 每个Reducer接收特定user_id范围的所有记录
  - 在Reducer内存中分组：orders记录 vs users记录
  - 执行笛卡尔积：orders × users

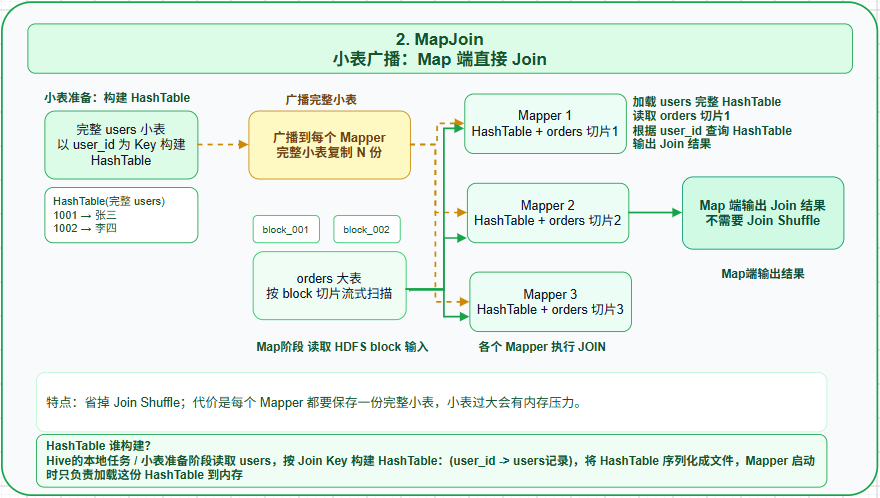

1.4.5、MapJoin（小表广播：Map 端直接 Join）

如果 users 表足够小，Hive 可以不走上面的 Shuffle + Reduce，而是把小表提前加载成内存 HashTable，并分发给每个 Mapper。

1
2
3
Mapper 1：完整 users 小表 HashTable + orders 数据切片1
Mapper 2：完整 users 小表 HashTable + orders 数据切片2
Mapper 3：完整 users 小表 HashTable + orders 数据切片3

此时每个 Mapper 处理自己读到的 orders 数据：

1
2
3
4
1. Mapper 启动时，先把完整 users 小表加载到各自的内存 HashTable中
2. Mapper 流式扫描 orders 的一个 block
3. 每读到一条 orders 记录，就用 order.user_id 去 HashTable 查 users
4. 查到就直接输出 Join 结果

所以 MapJoin 的核心是：小表广播，大表流式扫描，Join 在 Map 端完成。

1
2
Common Join：两边数据都按 user_id Shuffle 到 Reducer
MapJoin：    小表复制到每个 Mapper，大表不按 Join Key Shuffle

提问：MapJoin 的 HashTable 到底是谁构建的？

不是 Reducer 构建，也不是每个 Mapper 再去完整扫描一遍 users 表。可以理解为：Hive 在执行计划里先安排一个本地任务 / 小表准备阶段，把小表读出来并构造成 HashTable 文件，然后分发到各个 Mapper；Mapper 启动时再把这份 HashTable 加载到自己的内存中使用。

简化过程如下：

1
2
3
4
5
6
7
1. Hive 判断 users 是小表，选择 MapJoin 计划
2. 小表准备阶段读取 users 数据
3. 按 Join Key 构建 HashTable：user_id -> users记录
4. 将 HashTable 序列化成文件
4. 通过分布式缓存等机制将HashTable 序列化文件分发到每个 Mapper 所在节点
5. 每个 Mapper 启动后加载 HashTable 到内存
6. Mapper 扫描 orders 切片，查 HashTable 完成 Join

所以 MapJoin 的“广播”不是把原始 SQL 表概念性地广播，而是把已经适合查询的 HashTable/小表数据结构分发给 Mapper 使用。

MapJoin 的代价也很明显：每个 Mapper 都要保存一份完整小表。如果小表其实不小，就会造成内存压力，甚至 OOM。

通过 hive.auto.convert.join=true，Hive 可以在合适条件下把普通 Join 自动转换成 MapJoin：

1
2
3
4
5
普通 JOIN
  ↓
判断是否有足够小的输入
  ├── 有：转换成 MapJoin
  └── 没有：继续使用 Common Join

常见相关参数如下：

参数	常见默认值	含义
`hive.auto.convert.join`	`true`	自动将合适的 JOIN 转成 MapJoin
`hive.auto.convert.join.noconditionaltask`	`true`	编译期满足大小条件时，直接生成 MapJoin 计划
`hive.mapjoin.smalltable.filesize`	`25000000`	判断“小表”的输入文件大小阈值，约 25 MB
`hive.auto.convert.join.noconditionaltask.size`	版本相关	直接转换时的小表输入总大小阈值

注意：hive.mapjoin.smalltable.filesize=25000000 判断的是输入文件大小，不是小表构建成 HashTable 后真实占用的内存。

如果小表本身压缩率很高、字段很多、或者一对多记录很多，构建成 HashTable 后的内存占用可能明显大于输入文件大小，所以生产环境不能只看文件大小阈值，还要看实际执行内存。

到这里可以先记住两句话：

Common Join：不要求小表，通用，但需要 Shuffle。
MapJoin：要求一边足够小，省掉 Join Shuffle，但要把完整小表复制到每个 Mapper。

1.5、引申出分区/分表的概念

到这里应该能明白：为什么"都在HDFS存储了"，Join还要网络传输到内存才能计算了吧！

易产生的误解	真相
HDFS 是共享存储，数据已经"在一起"了	HDFS 是分布式存储，数据物理上分散在几百台机器的磁盘上
读取就能 Join	读取只能拿到"局部数据"，Join 需要"全局按 key 聚合"
Shuffle 没必要	Shuffle 是分布式计算里"让相同 key 相遇"的唯一手段（除非用 Map Join / Bucket Join 提前规划好）

二、分区+不分桶

2.1、表结构

设置按天作为分区条件，虽然 CREATE中只声明了order_id、user_id、amount三列，但是由于分区字段的存在，实际上表是有dt这列的

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
CREATE TABLE orders_partitioned (
    order_id BIGINT,
    user_id BIGINT,
    amount DECIMAL(10,2)
)
PARTITIONED BY (dt STRING);  -- 按天分区

CREATE TABLE users (  -- users表通常不分区，因为用户维度表变化慢
    user_id BIGINT,
    name STRING,
    city STRING
);

2.2、物理存储

因为是按照 dt 分区，所以表中有几天就会在下面新建几个子文件夹，每个文件夹表示一天

1
2
3
4
5
6
7
8
9
HDFS路径：
/user/hive/warehouse/orders_partitioned/
    ├── dt=2024-01-01/  (1GB)
    ├── dt=2024-01-02/  (1GB)
    ├── dt=2024-01-03/  (1GB)
    └── ... (共100天，100GB)

/users/
    └── 000000_0  (10GB)

2.3、执行过程

1
2
3
4
5
-- 带分区条件的查询
SELECT o.*, u.name
FROM orders_partitioned o
JOIN users u ON o.user_id = u.user_id
WHERE o.dt = '2024-01-01';  -- 关键：使用分区条件

2.3.1、Map

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
分区裁剪后，只读取 orders_partitioned 的 dt='2024-01-01' 目录。

Map任务1：读取 orders_partitioned/dt=2024-01-01/ 下的某个 block
  输出：<user_id, O|订单记录>

Map任务2：读取 orders_partitioned/dt=2024-01-01/ 下的另一个 block
  输出：<user_id, O|订单记录>

Map任务3：读取 users 表的某个 block
  输出：<user_id, U|用户记录>

分区裁剪（Partition Pruning）：只扫描 dt>='2024-01-01' 的目录，100GB 可能只读 10GB
但读出来的数据只是减少了输入量，user_id 依然没有按桶组织
因此 Map 阶段仍然只是输出 Join Key，不能在本地直接完成 Join

2.3.2、Shuffle

user_id 在分区内完全随机分布，user_id=1001 可能出现在任何一个分区的任何一个文件
依然要按 user_id 哈希，全网传输 → Shuffle 不可避免

Shuffle 的作用：按 join key 对所有数据重新分组,把相同 key 的数据搬运到同一个 Reducer。

1
2
3
4
5
6
Shuffle 规则： reducer_id = hash(user_id) % R

假设 R=3：
  user_id=1001 → hash%3=0 → 全部送到 Reducer0
  user_id=2003 → hash%3=1 → 全部送到 Reducer1
  user_id=5008 → hash%3=2 → 全部送到 Reducer2

无论 user_id=1001 原本在哪台机器、哪个 block、来自 A 表还是 B 表，Shuffle 后都会被搬到 Reducer0。

2.3.3、Reduce

到了 Reducer0，它收到的所有 user_id=1001 的记录长这样：

1
2
3
4
user_id=1001, order_id=8001, amount=99.0
user_id=1001, order_id=8002, amount=50.0
user_id=1001, order_id=8003, amount=120.0
user_id=1001, name="张三", city="成都"

Reducer 在内存里按表来源分成两组：

A 组（orders）：3 条
B 组（users）：1 条

然后做笛卡尔积：3 × 1 = 3 条 Join 结果输出。

2.3.4、总结

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
Map阶段：
  - orders表：只启动Map任务读取dt=2024-01-01分区（1GB）===> 输出键值对：<order_id,B记录> <order_id,B记录> ...
  - users表：启动Map任务读取全部（10GB） ===> 输出键值对：<user_id,A记录> <user_id,A记录> ...

Shuffle阶段：
  - 所有记录按user_id哈希，发送到R个Reducer
  - 网络传输：1GB(orders) + 10GB(users) = 11GB
  - 相比普通JOIN的110GB，减少90%！

Reduce阶段：(同普通JOIN)
  - 每个Reducer接收特定user_id范围的所有记录
  - 在Reducer内存中分组：orders记录 vs users记录
  - 执行笛卡尔积：orders × users

分区 = 减少输入数据量，但 Shuffle 一分都没少。 如果 WHERE 条件不带分区字段，分区等于白做。

2.4、分区设计原则

分区适合低基数或可控基数的字段，分区不宜过多，否则产生大量小文件（每个分区数据量建议：100MB-2GB）

例如：

日期 dt
小时 hour
地区 region
业务类型 biz_type

不适合直接把 user_id 作为分区字段，因为可能产生数百万个小目录和大量分区元数据

1
2
3
4
5
-- 按时间分区（最常用）
PARTITIONED BY (dt STRING, hour STRING)

-- 按业务维度分区
PARTITIONED BY (country STRING, province STRING)

三、分桶+不分区

分桶会用到一个关键词：CLUSTERED BY。例如 CLUSTERED BY (user_id) INTO 32 BUCKETS 表示：写入表数据时，Hive 会根据 user_id 的 Hash 结果，把数据稳定地分散到 32 个桶文件中。

bucket_id对应的是桶的唯一标识，hash是将user_id映射为桶编号bucket_id的映射函数，计算过程如下

1
bucket_id = hash(user_id) % 32

假设

1
2
3
4
hash(32) % 32 = 0
hash(33) % 32 = 1
hash(34) % 32 = 2
hash(64) % 32 = 0

那么就可以获得user_id对应的桶

1
2
3
4
user_id=32 → bucket_00000
user_id=33 → bucket_00001
user_id=34 → bucket_00002
user_id=64 → bucket_00000

这里需要注意两个方向：

相同的 user_id，Hash 结果相同，因此一定进入同一个桶；
不同的 user_id，也可能由于 Hash 冲突进入同一个桶。

分区和分桶的区别如下

对比项	`PARTITIONED BY` 分区	`CLUSTERED BY ... INTO N BUCKETS` 分桶
数据划分方式	根据列值直接划分	根据列值计算 Hash 后划分
典型公式	一个分区值对应一个目录	`hash(桶列) mod 桶数`
物理表现	通常是目录	通常是文件
数量	由实际分区值数量决定	建表时指定固定桶数
是否保存为元数据	是	是
查询时常用优化	Partition Pruning	Bucket Pruning、Bucket Join、SMB Join、抽样
典型字段	`dt`、地区、业务类型	`user_id`、`deptno`、Join Key
是否适合高基数字段	通常不适合	比分区更适合
能否直接通过普通 `WHERE` 大幅减少目录扫描	可以	需要执行引擎支持 Bucket Pruning 等优化

前提回顾：没有使用分桶时，Hive 主要有两种 Join 路线：

Common Join：两张表都按 user_id Shuffle，把相同 user_id 拉到同一个 Reducer 中 Join。
MapJoin：如果一张表足够小，就把完整小表广播到每个 Mapper，大表流式扫描，在 Map 端 Join。

Common Join 的过程如下：

1
2
3
orders ──按 user_id Shuffle──┐
                            ├── Reducer Join
users  ──按 user_id Shuffle──┘

MapJoin 的过程如下：

1
2
3
完整 users 小表 ──广播──→ Mapper1 + orders切片1
完整 users 小表 ──广播──→ Mapper2 + orders切片2
完整 users 小表 ──广播──→ Mapper3 + orders切片3

而分桶的核心价值是：提前按照 Join Key 把数据组织好。如果 orders 和 users 都按 user_id 分桶，那么同一个 user_id 如果在两张表中都存在，就一定会落到同编号桶里。

例如：

1
2
orders 中的 user_id=32 → bucket_00000
users  中的 user_id=32 → bucket_00000

这样 Join 时就不需要把所有数据按 user_id 重新 Shuffle 到 Reducer，而是可以让 Mapper 直接处理“同编号桶”。

四种 Join 可以按下面这条线理解：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
Common Join
  默认通用方案：Map 读两表 → 按 Join Key Shuffle → Reducer Join

MapJoin
  小表优化方案：完整小表广播到每个 Mapper → 大表流式扫描 Join

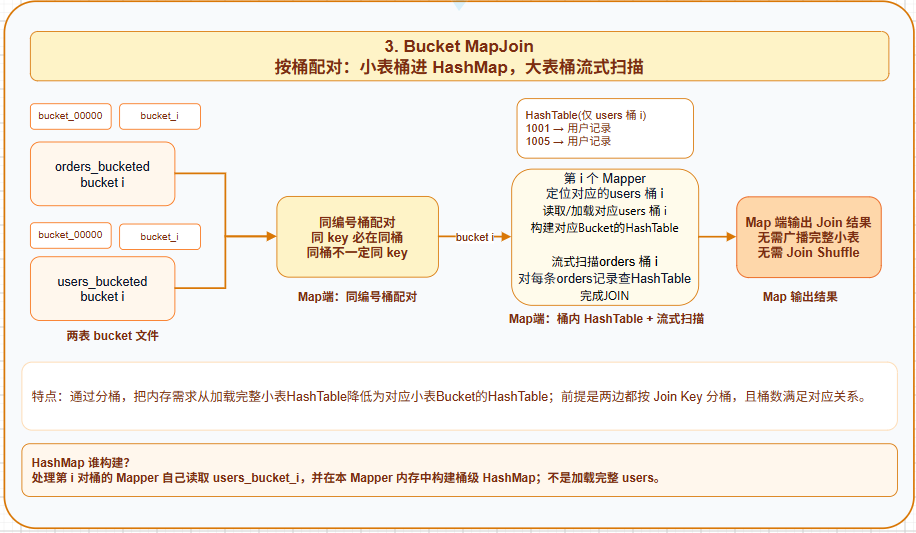

Bucket MapJoin
  分桶优化方案：不再广播完整小表，只读取小表桶i + 大表桶i

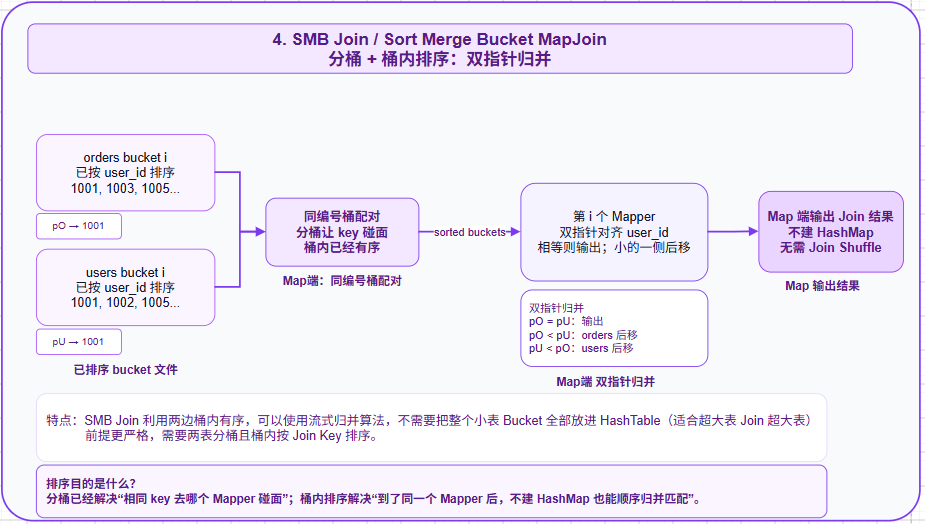

SMB Join
  分桶 + 排序优化方案：小表也不装 HashMap，两边桶内有序，双指针归并

同样是两张分桶表，Hive 在 Map 阶段可以继续分成两种 Join 算法：Bucket MapJoin 和 SMB Join。

这里容易混淆的一点是：Bucket MapJoin 不是“MapJoin + 换个存储位置”这么简单。它真正改变的是小表加载范围：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
普通 MapJoin：
  每个 Mapper 都拿到完整 users 小表
  Mapper1: 完整 users + orders切片1
  Mapper2: 完整 users + orders切片2
  Mapper3: 完整 users + orders切片3

Bucket MapJoin：
  第 i 个 Mapper 只拿 users 的桶 i
  Mapper0: users桶0 + orders桶0
  Mapper1: users桶1 + orders桶1
  Mapper2: users桶2 + orders桶2

两者都可以省掉 Join Shuffle，但省掉 Shuffle 的原因不同：

方案	为什么不需要 Join Shuffle	代价
MapJoin	小表完整复制到每个 Mapper，大表每条记录都能本地查小表	每个 Mapper 都保存完整小表
Bucket MapJoin	两边按同一 Join Key 分桶，同一个 key 一定在同编号桶	要求两边提前正确分桶，且桶数满足对应关系

3.1、表结构：小表桶 + 大表桶（Bucket Map Join / HashMap）

这里的“小表桶 + 大表桶”不是说一张表只有小桶、一张表只有大桶，而是说：

两张表都按同一个 Join Key 分桶，比如都按 user_id 分 32 个桶
users_bucketed 相对较小，至少“单个桶”能放进一个 Map 任务的内存
orders_bucketed 相对较大，不适合整桶放进内存，所以采用流式扫描

每个 Map 任务只处理一对同编号桶：

1
2
3
4
Map任务0：处理 orders 桶0 + users 桶0
Map任务1：处理 orders 桶1 + users 桶1
...
Map任务31：处理 orders 桶31 + users 桶31

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
CREATE TABLE orders_bucketed (
    order_id BIGINT,
    user_id BIGINT,
    amount DECIMAL(10,2),
    order_time TIMESTAMP
)
CLUSTERED BY (user_id) INTO 32 BUCKETS;  -- 按user_id分32个桶

CREATE TABLE users_bucketed (
    user_id BIGINT,
    name STRING,
    city STRING
)
CLUSTERED BY (user_id) INTO 32 BUCKETS;  -- 同样分32个桶

-- 设置参数启用 Bucket Map Join
SET hive.optimize.bucketmapjoin = true;

以 Map任务0 为例：

1
2
3
4
5
6
7
8
9
1. Map任务0 先读取 users 桶0
   在当前 Mapper 内存中构建 HashMap：
   key   = user_id
   value = 这个 user_id 对应的用户记录

2. Map任务0 再流式扫描 orders 桶0
   每读到一条订单，就拿 order.user_id 去 HashMap 里查

3. 查到了，就直接输出 Join 结果

提问：Bucket MapJoin 的 HashMap 又是谁构建的？

Bucket MapJoin 中，HashMap 通常由处理这一对桶的 Mapper 自己构建。第 i 个 Mapper 只读取 users 的桶 i，把这个小表桶构造成内存 HashMap；然后再扫描 orders 的桶 i 去查这个 HashMap。

1
2
3
4
5
6
第 i 个 Mapper：
  1. 读取 users_bucket_i
  2. 构建 HashMap：user_id -> users记录
  3. 流式读取 orders_bucket_i
  4. 用 orders.user_id 查 HashMap
  5. 输出 Join 结果

和普通 MapJoin 相比，区别非常关键：

1
2
3
4
5
6
7
MapJoin：
  HashTable = 完整 users 表
  每个 Mapper 都加载一份完整 users

Bucket MapJoin：
  HashMap = users 的某一个桶
  第 i 个 Mapper 只加载 users_bucket_i

所以 Bucket MapJoin 的优势不是“是否有 Shuffle”这一点，因为 MapJoin 本来也没有 Join Shuffle；它的优势是：把完整小表广播，缩小成对应小表桶读取，降低内存和网络压力。

所以这个方案可以记成：小表桶进内存，大表桶一条条扫。

它不要求桶内排序，只要求两边都按 Join Key 分桶，并且桶号能对应上。适合“事实表 Join 维度表”，比如 orders 很大，users 相对较小。

3.2、表结构：大表桶 + 大表桶（SMB Join / Sort Merge Bucket Join）

SMB Join 比 Bucket MapJoin 多一个关键前提：桶内有序。所以建表时不仅要 CLUSTERED BY (user_id)，还要声明 SORTED BY (user_id)。

注意：SORTED BY 不是查询时临时排序，而是要求数据写入桶文件时就按 user_id 排好序。查询时 Hive 才能直接顺序归并。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
CREATE TABLE orders_bucketed (
    order_id BIGINT,
    user_id BIGINT,
    amount DECIMAL(10,2),
    order_time TIMESTAMP
)
CLUSTERED BY (user_id) SORTED BY (user_id) INTO 32 BUCKETS;  -- 按user_id分32个桶 + 排序：

CREATE TABLE users_bucketed (
    user_id BIGINT,
    name STRING,
    city STRING
)
CLUSTERED BY (user_id)  SORTED BY (user_id) INTO 32 BUCKETS;  -- 同样分32个桶 + 排序：


SET hive.optimize.bucketmapjoin = true;
SET hive.optimize.bucketmapjoin.sortedmerge = true;
SET hive.auto.convert.sortmerge.join = true;

如果两张表都很大，比如 orders_bucketed 很大，users_bucketed 也很大，那么即使只看某一个桶，users 的桶也可能放不进内存。这个时候就不能再依赖 HashMap。

SMB Join 的做法是：两张表不仅要分桶，还要让每个桶内部按 Join Key 排好序。

排序的目的不是为了“能不能在 Map 端 Join”。只要两边正确分桶，Bucket MapJoin 已经可以在 Map 端 Join。排序真正解决的是另一个问题：桶内匹配时还要不要把一边加载成 HashMap。

1
2
3
4
5
6
7
8
9
Bucket MapJoin：
  users 桶 i → 加载成 HashMap
  orders 桶 i → 流式扫描并查 HashMap

SMB Join：
  users 桶 i 已按 user_id 排序
  orders 桶 i 已按 user_id 排序
  两边顺序读取，用双指针归并
  不需要构建 HashMap

如果两边桶都很大，users_bucket_i 也可能放不进内存，那么 Bucket MapJoin 的 HashMap 方案就会有风险。SMB Join 通过桶内排序，把“内存查找”变成“顺序归并”，因此更适合大表 Join 大表。

所以建表语句里会多出 SORTED BY (user_id)：

1
CLUSTERED BY (user_id) SORTED BY (user_id) INTO 32 BUCKETS

这样同一个桶里的数据大概长这样：

1
2
orders 桶0：1001, 1003, 1005, 1008, ...
users  桶0：1001, 1002, 1005, 1009, ...

Map 任务就可以像“合并两个有序数组”一样，用双指针顺序扫描：

1
2
3
4
orders指针 = 1001，users指针 = 1001，相等，输出 Join 结果
orders指针 = 1003，users指针 = 1002，users 小，users 指针后移
orders指针 = 1003，users指针 = 1005，orders 小，orders 指针后移
orders指针 = 1005，users指针 = 1005，相等，输出 Join 结果

所以这个方案可以记成：两边都不装进内存，而是依赖桶内有序，边读边归并。

3.3、两种方式对比

对比项	Bucket Map Join / HashMap	SMB Join / Sort Merge Bucket Join
典型场景	大表 Join 小表	大表 Join 大表
是否需要分桶	需要，两边按 Join Key 分桶	需要，两边按 Join Key 分桶
是否需要桶内排序	不需要	需要 `SORTED BY (join_key)`
Map 阶段怎么做	小表桶加载到 HashMap，大表桶流式扫描	两边桶都顺序读取，双指针归并
内存压力	取决于小表桶大小	很低，不需要把一边整桶放入内存
核心记忆	装小表，扫大表	两边有序，顺序归并

一句话总结：HashMap 方案靠“内存查找”提速，SMB Join 靠“有序归并”省内存；两者都依赖分桶来避免 Shuffle。

也可以这样记：

1
2
3
分桶解决：相同 Join Key 去哪里碰面
HashMap 解决：桶内如何快速查找匹配
排序解决：桶内不用 HashMap 也能顺序匹配

3.4、物理存储

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
HDFS路径：
/user/hive/warehouse/orders_bucketed/
    ├── 000000_0  (桶0：user_id哈希后%32=0的记录)
    ├── 000001_0  (桶1)
    ├── ...
    └── 000031_0  (桶31)

/users_bucketed/
    ├── 000000_0  (桶0)
    ├── ...
    └── 000031_0  (桶31)

3.5、执行过程（Bucket MapJoin / SMB Join）

1
2
3
4
SELECT o.*, u.name
FROM orders_bucketed o
JOIN users_bucketed u ON o.user_id = u.user_id
WHERE o.order_time >= '2024-01-01';

3.5.1、Map

先把三种 Map 端 Join 的差别放在一起看：

1
2
3
4
5
6
7
8
9
普通 MapJoin：
  每个 Mapper = 完整小表 + 大表的一个数据切片

Bucket MapJoin：
  第 i 个 Mapper = 小表桶 i + 大表桶 i

SMB Join：
  第 i 个 Mapper = 已排序的小表桶 i + 已排序的大表桶 i
  通过双指针顺序归并，不再构建小表 HashMap

假设：orders：800 GB、users：8 GB

普通 MapJoin：每个 Mapper 都尝试加载完整 users则很可能发生 OOM。

1
2
3
Mapper 1：users整表8 GB + orders切片1
Mapper 2：users整表8 GB + orders切片2
Mapper 3：users整表8 GB + orders切片3

Bucket MapJoin：每个 Mapper 只加载对应小表桶（如果users分成8个桶，那么每桶约1 GB）

1
2
3
orders bucket 0 → users bucket 0，约1 GB
orders bucket 1 → users bucket 1，约1 GB
orders bucket 2 → users bucket 2，约1 GB

也就是说，Bucket MapJoin 不是简单地“多开一个参数”，而是依赖数据已经按 Join Key 分桶。它把普通 MapJoin 的“广播完整小表”缩小成“只读取对应编号的小表桶”。

3.5.1.1、Bucket MapJoin (小表桶+大表桶) 小表桶加载到HashMap+大表桶流式扫描匹配

同一个 user_id 如果在 A 表和 B 表中都存在，一定会落到两边的同编号桶。

因为两边都用 hash(user_id) % 32 分桶，所以 user_id=1001 在 A 表如果落到桶 X，在 B 表也一定落到桶 X。

但要注意：桶 X 里不只 user_id=1001，也可能有其他 Hash 后结果相同的 user_id。所以更准确的说法是：同 key 必在同桶，同桶不代表同 key。

1
2
3
4
5
6
7
8
9
启动 32 个 Map 任务，每个任务只处理一对桶

第 i 个 Map 任务：
1. 读取 users 表的桶 i，加载到内存 HashMap
   Key   = user_id
   Value = 用户记录
2. 流式扫描 orders 表的桶 i
3. 每读到一条 order，就用 order.user_id 去 HashMap 查 users
4. 查到匹配记录后，直接输出 Join 结果

3.5.1.2、Sort Merge Bucket Join (大表桶+大表桶)

Bucket MapJoin 虽然避免了 Shuffle，但仍需要把小表的对应 Bucket 构建成内存 HashTable；如果两边桶都很大，users 桶 i 也放不进内存，就不适合再建 HashMap。 SMB Join 利用两边桶内有序（两边桶文件内部已经按 Join Key 排序），可以使用流式归并算法，不需要把整个小表 Bucket 全部放进 HashTable。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
启动 32 个 Map 任务，每个任务只处理一对桶

1. 第i个Map任务：
   顺序读取 users 表桶 i
   顺序读取 orders 表桶 i
   两边都已经按 user_id 排序
2. 使用双指针对齐 user_id
3. user_id 相等时输出 Join 结果
   哪边 user_id 小，哪边指针后移
4. 输出结果

这样连 HashMap 都不用建，双指针归并即可，内存压力很低，适合超大表 Join 超大表。

3.5.2、Shuffle（跳过）

Shuffle阶段 ✅ 完全跳过！

因为相同 key 已经在同一个桶里"碰面"了，没有跨机器传输的必要

3.5.3、Reduce（跳过）

对于单纯的等值 Join 来说，Map 阶段已经完成了匹配，不需要 Reducer 再把相同 user_id 的记录重新聚到一起。

Map 任务0处理所有 hash(user_id) % 32 = 0 的记录
Map 任务1处理所有 hash(user_id) % 32 = 1 的记录
同一个 user_id 只会属于一个桶，因此不会跨多个 Map 任务重复匹配

3.5.4、总结

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
Bucket MapJoin：
  - 第 i 个 Map 任务读取 orders 桶 i + users 桶 i
  - users 桶 i 加载到 HashMap
  - orders 桶 i 流式扫描并查 HashMap
  - Map 端直接输出 Join 结果

SMB Join：
  - 第 i 个 Map 任务读取已排序的 orders 桶 i + users 桶 i
  - 两边按 user_id 顺序归并
  - 不需要把某一边整桶加载为 HashMap
  - Map 端直接输出 Join 结果

共同点：
  - 相同 Join Key 已经通过分桶规则落到同编号桶
  - Join 阶段不需要 Shuffle

3.6、特殊分桶

3.6.1、情况1：只对一张表分桶

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
-- orders分桶，users未分桶
SELECT o.*, u.name
FROM orders_bucketed o  -- 分桶表
JOIN users u            -- 未分桶表
ON o.user_id = u.user_id;

-- 执行过程：
-- 如果users小：Map Join（广播users表到所有Map任务）
-- 如果users大：Reduce Join（退化为普通JOIN，分桶优势很小）
-- 最差的分桶情况

只有A表分桶，B表广播

Map任务数：64个（A表的每个桶一个任务）
每个Map任务处理：
  - order表：1个桶文件（1/64的A表数据）
  - users表：如果users小,Map Join（广播整个users表到64个Map任务）
            如果users大：Reduce Join（退化为普通JOIN，分桶优势很小）
  - 内存压力：每个任务都需要缓存整个B表
网络传输：B表被传输64次

3.6.2、情况2：分桶但桶数不同

1
2
3
4
5
-- orders分64，users分32
SELECT o.*, u.name
FROM order_64_bucket o  -- 分桶表
JOIN users_32_bucket u            -- 未分桶表
ON o.user_id = u.user_id;

理想情况（两表都是64桶）

1
2
3
4
5
6
7
-- 最优效率：Bucket Map Join
Map任务数：64个
每个Map任务处理：
  - order表：1个桶文件（1/64的数据）
  - users表：1个桶文件（1/64的数据）
  - 总计：每个任务处理 1/32 的总数据量
无Shuffle，完全本地JOIN

混合情况（A表64桶，B表32桶）

1
2
3
4
5
6
7
-- 次优但高效的方案
Map任务数：64个
每个Map任务处理：
  - 处理users表的任务：1个桶文件（1/32的B表数据）
  - 处理order表的任务：2个桶文件（2/64 = 1/32的A表数据）
  - 注意：实际是order表和users表分开处理，但对应关系一致
无Shuffle，完全本地JOIN

3.6.3、情况3：分桶JOIN后还要GROUP BY

1
2
3
4
SELECT u.city, COUNT(*) as order_count, SUM(o.amount) as total_amount
FROM orders o
JOIN users u ON o.user_id = u.user_id
GROUP BY u.city;

执行计划变化

1
2
3
4
5
6
7
8
9
Map阶段（Bucket Map Join）：
  - 每个Map任务执行本地JOIN
  - 然后执行本地预聚合（Partial Aggregation）
  - 输出：<city, (count, sum)>

Reduce阶段（这次有了！）：
  - 收集所有Map任务的本地聚合结果
  - 按city合并：sum(count), sum(sum)
  - 输出最终结果

注意：此时仍然有Reduce，但：

Reduce的输入已经是聚合后的中间结果，数据量小很多
主要的JOIN工作已经在Map端完成，避免了大数据Shuffle

四、分桶+分区

4.1、表结构

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
CREATE TABLE orders_partitioned (
    order_id BIGINT,
    user_id BIGINT,
    amount DECIMAL(10,2)
)
PARTITIONED BY (dt STRING);  -- 按天分区
CLUSTERED BY (user_id) SORTED BY (user_id) INTO 32 BUCKETS;  -- 按user_id分32个桶 + 排序：

CREATE TABLE users (  -- users表通常不分区，因为用户维度表变化慢
    user_id BIGINT,
    name STRING,
    city STRING
);
CLUSTERED BY (user_id) SORTED BY (user_id) INTO 32 BUCKETS;  -- 按user_id分32个桶 + 排序：

SET hive.optimize.bucketmapjoin = true; -- 允许优化器把 Join 转成 Bucket Map Join
SET hive.optimize.bucketmapjoin.sortedmerge = true; -- 允许优化器把 Join 转成 SMB Join
SET hive.auto.convert.sortmerge.join = true;

4.2、物理存储

HDFS路径：
/user/hive/warehouse/orders_partitioned/
    ├── dt=2024-01-01/  (1GB)
    │   ├── 000000_0  ← 桶0文件
    │   ├── 000001_0  ← 桶1文件
    │   ├── ...
    │   └── 000031_0  ← 桶31文件
    ├── dt=2024-01-03/  (1GB)
    │   ├── 000000_0  ← 桶0文件
    │   ├── 000001_0  ← 桶1文件
    │   ├── ...
    │   └── 000031_0  ← 桶31文件
    └── ... (共100天，100GB)

/users_bucketed/
    ├── 000000_0  (桶0)
    ├── ...
    └── 000031_0  (桶31)

4.3、执行过程

1
2
3
4
5
-- 带分区条件的查询
SELECT o.*, u.name
FROM orders_partitioned o
JOIN users u ON o.user_id = u.user_id -- 关键：使用分桶条件
WHERE o.dt = '2024-01-01';  -- 关键：使用分区条件

4.3.1、Map

由于使用PARTITIONED BY (dt STRING);根据天进行了分区，

1
2
3
4
5
6
7
启动 32 个 Map 任务，每个任务只处理一对桶

1. 第i个Map任务：
    双指针归并读取users表桶i的数据
    双指针归并读取order表桶i的数据
    在内存中直接JOIN（因为相同user_id必然在同一编号桶中）
2. 输出结果

Map阶段 ✅ 优化点：

分区裁剪（Partition Pruning）：只扫描 dt>='2024-01-01' 的目录，100GB 可能只读 10GB
但读出来的数据user_id 依然是乱的

那么连 HashMap 都不用建，双指针归并即可，内存几乎为 0，可处理超大表 Join 超大表。

4.3.2、Shuffle（跳过）

Shuffle阶段 ✅ 完全跳过！

因为相同 key 已经在同一个桶里"碰面"了，没有跨机器传输的必要

4.3.3、Reduce（跳过）

在map阶段就已经join并合并结果了，是完整的数据分组！不需要 Reducer将相同userId的记录合并

Map任务0处理了所有user_id哈希值为0的记录
Map任务1处理了所有user_id哈希值为1的记录
没有跨任务的重叠数据（每个任务的userId本来就是相同的），所以不需要合并

4.3.4、总结

1
2
3
4
5
6
7
Map阶段：
  - 启动M个Map任务读取orders表  ===> 输出键值对：<order_id,B记录>  <order_id,B记录> ...
  - 启动M个Map任务读取users表   ===> 输出键值对：<user_id,A记录>  <user_id,A记录> ...
  - 读取orders表的桶i文件 + users表的桶i文件
  - 在内存中直接JOIN（因为相同user_id必然在同一编号桶中）
- 输出结果
无Shuffle阶段！⭐⭐⭐⭐⭐

分区 = 减少输入数据量，但 Shuffle 一分都没少。 如果 WHERE 条件不带分区字段，分区等于白做。

五、总结：Common Join、MapJoin、Bucket MapJoin、Sort-Merge Bucket MapJoin

类型	JOIN 位置	JOIN 阶段 Shuffle	内存中存什么	物理布局要求	优势	适用情况
Common Join	Reducer	有	Reducer 缓存某些 Key 对应的数据	无特殊要求		小表 JOIN 小表
MapJoin	Mapper	无	完整小表 HashTable	小表整体能装入 Mapper 内存	省掉 Join Shuffle；代价是每个 Mapper 都要保存一份完整小表	小表 JOIN 大表
Bucket MapJoin	Mapper	无	对应小表 Bucket 的 HashTable	两边按 Join Key 分桶且桶数兼容	从加载完整小表HashTable降低为对应小表Bucket的HashTable	中表 JOIN 大表
SMB MapJoin	Mapper	无	少量当前 Key 数据	两边分桶且桶内按 Join Key 排序	不需要将整个小表 Bucket 构建成 HashTable，利用归并算法实现Join 可以边读边 JOIN	大表 JOIN 大表

5.1、Common Join：

Mapper 分别扫描 orders 和 users，输出以 user_id 为 Key、带有表来源标记的记录。
Shuffle 根据 user_id 进行 Hash 分区，保证相同 user_id 的两表记录进入同一个 Reducer。
Reducer 再按 user_id 分组并完成 JOIN，最后各自输出结果文件。

参数设置：common Join -> MapJoin

common Join进阶到MapJoin的参数在默认情况下是开启的，涉及的参数如下（最主要的参数hive.auto.convert.join=true）

参数	常见默认值	含义
`hive.auto.convert.join`	`true`	自动将合适的 JOIN 转成 MapJoin 普通 JOIN ↓ 判断是否有足够小的输入 ├── 有：转换成 MapJoin └── 没有：继续使用 Common Join
`hive.auto.convert.join.noconditionaltask`	`true`	满足大小条件时直接生成 MapJoin，和下面的参数配合使用设置后当编译阶段已经能确定小表足够小时，直接生成 MapJoin 计划，而不保留 Common Join 备用计划
`hive.auto.convert.join.noconditionaltask.size`	版本相关	直接转换时的小表输入总大小阈值限制一次 MapJoin 中准备加载到内存的多个小表输入大小总和
`hive.mapjoin.smalltable.filesize`	`25000000`	表示输入文件大小，不是小表构建成 HashTable 后的真实内存占用，不是开关

查看默认值的方法（下面是我在Hive 4.1.0 Docker 环境下的输出情况）

1
2
3
4
5
SET hive.auto.convert.join; -- true
SET hive.auto.convert.join.noconditionaltask; -- true
SET hive.auto.convert.join.noconditionaltask.size; --10000000
SET hive.mapjoin.smalltable.filesize; -- 25000000
SET hive.optimize.bucketmapjoin; -- false

不过，开启只是“允许转换”，不代表一定转换。还需要满足：

有一侧足够小；
小表 HashTable 能放入执行任务内存；
Join 类型和执行计划支持；
优化器能够获取或估算输入大小。

5.2、MapJoin：

MapRed Local Task 将小表 users 的 (user_id, 记录) 做成内存 HashTable，提供给每个 Mapper
Mapper 扫描 orders 的数据切片，在 Map 端完成 JOIN，没有 JOIN Shuffle 和 Reducer。

参数设置：MapJoin -> Bucket MapJoin

MapJoin进阶到Bucket MapJoin的参数需要手动设置SET hive.optimize.bucketmapjoin=true;。作用是满足分桶条件时允许优化器利用桶之间的对应关系把 Join 转成 Bucket Map Join

此外，通常还需要满足：

两张表都是正确的分桶表，且桶数相同或具有兼容的整数倍关系；
Join Key 是两边的分桶列；
两边分桶列的数据类型及 Hash 规则兼容；
执行计划选择 MapJoin

5.3、Bucket MapJoin：

前提是 MapJoin，并且表的分桶列相同、桶数成倍数关系
每个 Mapper 只读取与大表 Bucket 对应的小表 Bucket，并将对应小表 Bucket 构建或加载为 HashTable（不是加载完整 users 表），在 Map 端完成 JOIN，不经过 Shuffle 和 Reducer。

参数设置：Bucket MapJoin -> SortMerge Bucket MapJoin

Bucket MapJoin进阶到SortMerge Bucket MapJoin（SMB Join）的参数也需要手动设置 SET hive.optimize.bucketmapjoin.sortedmerge=true;。作用是满足“分桶且桶内有序”的数据布局时允许进一步利用桶内排序执行Merge Join。通常还需要配合 hive.auto.convert.sortmerge.join=true。完整配置如下：

1
2
3
SET hive.optimize.bucketmapjoin=true; -- 允许利用桶之间的对应关系
SET hive.optimize.bucketmapjoin.sortedmerge=true; -- 允许进一步利用桶内排序执行Merge Join
SET hive.auto.convert.sortmerge.join=true; -- 允许优化器自动选择Sort-Merge Join

5.4、Sort-Merge Bucket MapJoin

前提是满足 Bucket MapJoin 条件，桶内又排好序
Mapper 读取两边对应的分桶文件后利用归并算法直接 JOIN，没有 Shuffle 和 Reducer。

5.5、Hive 之前的旧参数

查询阶段参数：hive.enforce.bucketing和 hive.enforce.sorting它们解决的是查询时，优化器是否利用已经存在的正确分桶和排序布局。如果是较老版本的 Hive，它们有必要；如果是 Hive 2.x 之后的标准 INSERT … SELECT 写入流程，通常已经不需要手动设置，Hive会根据目标表的分桶和排序元数据规划写入，不再要求用户通过这两个参数显式开启。

这两个参数控制的是写入分桶表时，数据是否真的按照表定义进行 Hash 分发和桶内排序。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
写入阶段
│
├── 按Bucket列Hash分发：会根据目标表的 INTO 8 BUCKETS 信息规划正确的分发，使数据按定义进入对应桶。
│      旧版：hive.enforce.bucketing
│
└── Bucket内部按Sort列排序：根据目标表的 SORTED BY 信息保证桶内排序。
       旧版：hive.enforce.sorting

                👇

形成正确的物理数据布局

                👇

查询阶段
│
├── hive.optimize.bucketmapjoin
│      使用Bucket MapJoin
│
└── hive.optimize.bucketmapjoin.sortedmerge
       使用SMB Join

例如有人直接把普通文件复制进表目录，即便开启SET hive.optimize.bucketmapjoin=true; 和 SET hive.optimize.bucketmapjoin.sortedmerge=true;优化器可能根据元数据认为数据满足要求，但实际物理布局并不正确。

后果可能是：Bucket MapJoin 优化无法正常生效、某些情况下可能得到错误结果、或者Hive回退到其他执行计划

六、最佳实践总结

分桶设计原则：

选择高基数、常作为JOIN条件的列

桶数计算：总数据量 / 每个桶目标大小(200MB-1GB) 例如：100GB数据，目标500MB/桶 → 200个桶

确保频繁JOIN的表在JOIN键上分桶，且桶数相同或成倍数

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
-- 最佳：桶数相同
CREATE TABLE table_a CLUSTERED BY (key) INTO 64 BUCKETS;
CREATE TABLE table_b CLUSTERED BY (key) INTO 64 BUCKETS;

-- 可接受：桶数成倍数（大表桶数是小表的整数倍）
CREATE TABLE large_table CLUSTERED BY (key) INTO 64 BUCKETS;  -- 大表
CREATE TABLE small_table CLUSTERED BY (key) INTO 32 BUCKETS;  -- 小表

-- 避免：桶数不成倍数
CREATE TABLE table_a CLUSTERED BY (key) INTO 64 BUCKETS;
CREATE TABLE table_b CLUSTERED BY (key) INTO 30 BUCKETS;  -- 不好！

配置调优：

1
2
3
4
5
-- 确保启用桶优化
SET hive.optimize.bucketmapjoin = true; -- 打开bucketmapjoin
SET hive.optimize.bucketmapjoin.sortedmerge = true; -- 打开bucket sorted  merge mapjoin
SET hive.enforce.bucketing = true;  -- 确保写入时正确分桶（只有hive2之前的版本需要设置）
SET hive.enforce.sorting = true;    -- 如果使用sortedmerge，需要排序（只有hive2之前的版本需要设置）

监控与验证：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
-- 查看桶的统计信息
DESCRIBE FORMATTED table_a;

-- 检查桶数是否匹配
SHOW TBLPROPERTIES table_a;
SHOW TBLPROPERTIES table_b;

-- 查看执行计划确认优化
EXPLAIN EXTENDED
SELECT /*+ MAPJOIN(b) */ a.*, b.*
FROM table_a a JOIN table_b b ON a.key = b.key;

七、性能量化对比

假设：

总数据量：A表（100GB），B表（10GB）
集群节点：10个
每个节点内存：16GB

效率对比表

场景	任务类型	总数据移动	内存使用	网络开销	执行时间估算
不分桶（Reduce Join）	Map + Reduce	110GB全部Shuffle	中等	极高	慢（5-10分钟）
只有A分桶，B广播	Map Only	B表广播10次（100GB）	极高（每个节点存10GB B表）	高	中等（2-3分钟）
A64桶，B32桶	Map Only	无Shuffle，本地读取	低（每个任务约0.3GB A + 0.3GB B）	极低	快（1-2分钟）
都分桶64桶	Map Only	无Shuffle，本地读取	最低（每个任务约0.16GB A + 0.16GB B）	极低	最快（30秒-1分钟）

内存效率：混合分桶每个任务只处理1/32的数据，内存压力小
网络效率：混合分桶无Shuffle，只有A分桶需要广播整个B表
计算效率：两者都是Map-Only，但混合分桶的数据本地性更好
